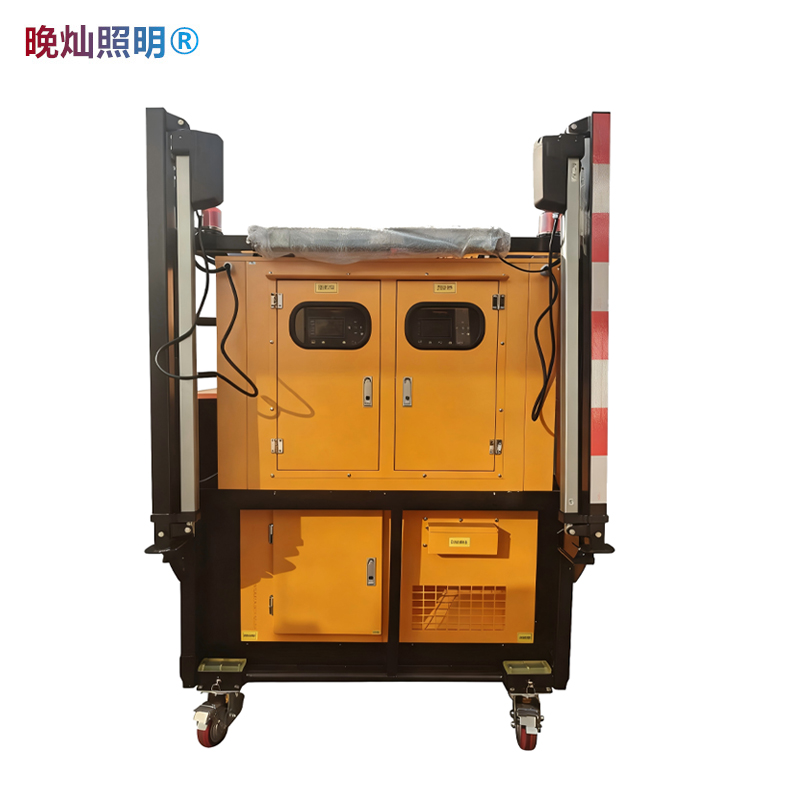

上海晚灿照明 30KW 并网并机型自装卸应急发电方舱 电网无感切换户外应急供电专用设备
产品介绍

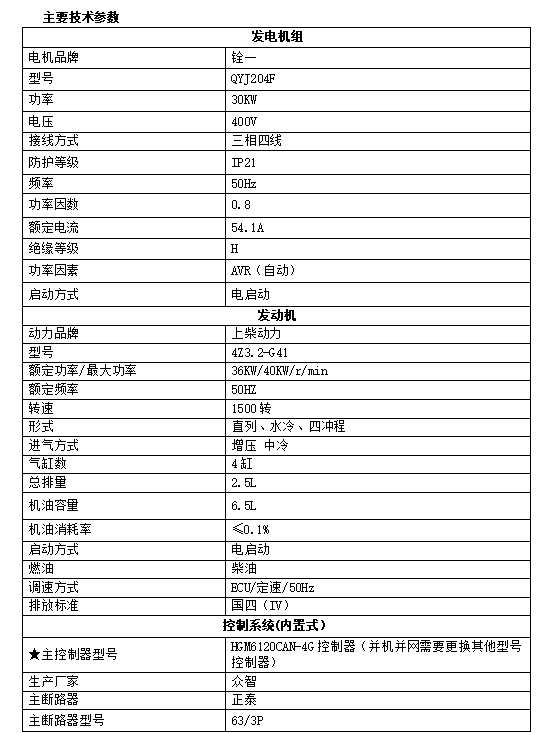

产品参数
|
发电机组 |
发动机 |
||
|
电机品牌 |
铨一 |
动力品牌 |
上柴动力 |
|
型号 |
QYJ204F |
型号 |
4Z3.2-G41 |
|
功率 |
30KW |
额定功率/最大功率 |
36KW/40KW/r/min |
|
电压 |
400V |
额定频率 |
50HZ |
|
接线方式 |
三相四线 |
转速 |
1500转 |
|
防护等级 |
IP21 |
形式 |
直列、水冷、四冲程 |
|
频率 |
50Hz |
进气方式 |
增压 中冷 |
|
功率因数 |
0.8 |
气缸数 |
4缸 |
|
额定电流 |
54.1A |
总排量 |
2.5L |
|
绝缘等级 |
H |
启动方式 |
电启动 |
|
功率因素 |
AVR（自动） |
燃油 |
柴油 |
|
启动方式 |
电启动 |
排放标准 |
国四（IV） |
|
|
|
|
|
|
★主控制器型号 |
HGM6120CAN-4G控制器（并机并网需要更换其他型号控制器） |
★升降照明灯（选配） |
灯头功率：4*100W LED光源 |
|
生产厂家 |
众智 |
升降方式气动 |
|
|
主断路器 |
正泰 |
可遥控控制升降和灯具开启与关闭 |
|
|
主断路器型号 |
63/3P |
|
|
|

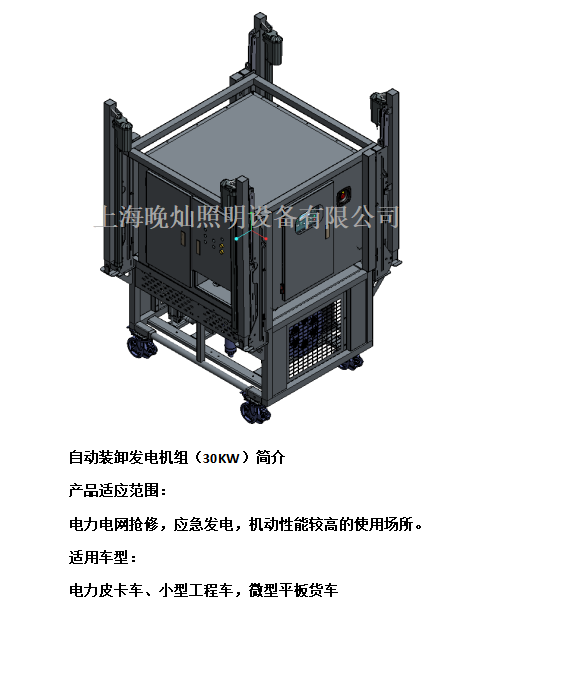

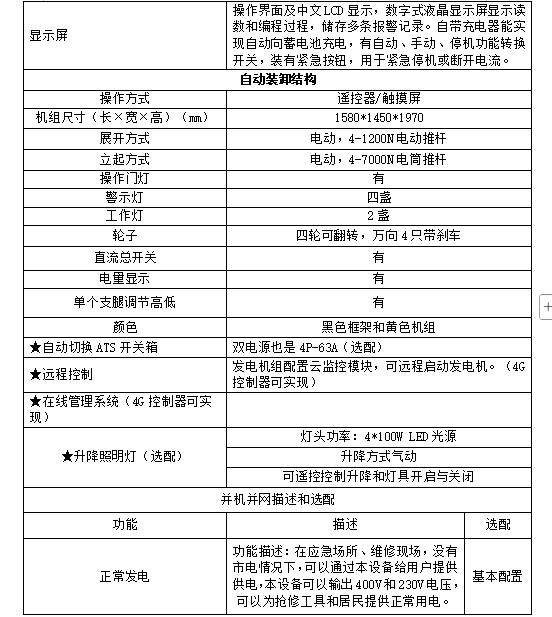

自动装卸结构 |
|||
|
操作方式 |
遥控器/触摸屏 |
工作灯 |
2盏 |
|
机组尺寸（长×宽×高）（mm） |
1580*1450*1970 |
轮子 |
四轮可翻转，万向4只带刹车 |
|
展开方式 |
电动，4-1200N电动推杆 |
直流总开关 |
有 |
|
立起方式 |
电动，4-7000N电筒推杆 |
电量显示 |
有 |
|
操作门灯 |
有 |
单个支腿调节高低 |
有 |
|
警示灯 |
四盏 |
颜色 |
黑色框架和黄色机组 |
|
★自动切换ATS开关箱 |
双电源也是4P-63A（选配） |
★在线管理系统 |
（4G控制器可实现） |
|
★远程控制 |
发电机组配置云监控模块，可远程启动发电机。（4G控制器可实现） |
||
|
并机并网描述和选配 |
|||
|
功能 |
描述 |
选配 |
|
|
正常发电 |
功能描述：在应急场所、维修现场，没有市电情况下，可以通过本设备给用户提供供电，本设备可以输出400V和230V电压，可以为抢修工具和居民提供正常用电。 |
基本配置 |
|
|

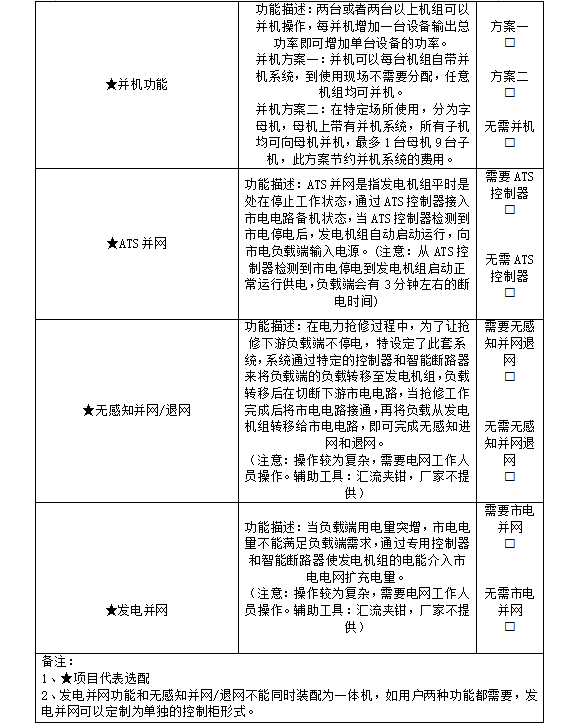

★并机功能 |
功能描述：两台或者两台以上机组可以并机操作，每并机增加一台设备输出总功率即可增加单台设备的功率。 并机方案一：并机可以每台机组自带并机系统，到使用现场不需要分配，任意机组均可并机。 并机方案二：在特定场所使用，分为字母机，母机上带有并机系统，所有子机均可向母机并机，最多1台母机9台子机，此方案节约并机系统的费用。 |
方案一 £
方案二 £
无需并机 £ |
|
|
★ATS并网 |
功能描述：ATS并网是指发电机组平时是处在停止工作状态，通过ATS控制器接入市电电路备机状态，当ATS控制器检测到市电停电后，发电机组自动启动运行，向市电负载端输入电源。(注意：从ATS控制器检测到市电停电到发电机组启动正常运行供电，负载端会有3分钟左右的断电时间) |
需要ATS控制器 £
无需ATS控制器 £
|
|
|
★无感知并网/退网 |
功能描述：在电力抢修过程中，为了让抢修下游负载端不停电，特设定了此套系统，系统通过特定的控制器和智能断路器来将负载端的负载转移至发电机组，负载转移后在切断下游市电电路，当抢修工作完成后将市电电路接通，再将负载从发电机组转移给市电电路，即可完成无感知进网和退网。 （注意：操作较为复杂，需要电网工作人员操作。辅助工具：汇流夹钳，厂家不提供） |
需要无感知并网退网 £
无需无感知并网退网 £
|
|
|
★发电并网 |
功能描述：当负载端用电量突增，市电电量不能满足负载端需求，通过专用控制器和智能断路器使发电机组的电能介入市电电网扩充电量。 （注意：操作较为复杂，需要电网工作人员操作。辅助工具：汇流夹钳，厂家不提供） |
需要市电并网 £
无需市电并网 £
|
|
|
备注： 1、★项目代表选配 2、发电并网功能和无感知并网/退网不能同时装配为一体机，如用户两种功能都需要，发电并网可以定制为单独的控制柜形式。 |
|||
